فروشگاه ابر نور

/ماژول و سنسور

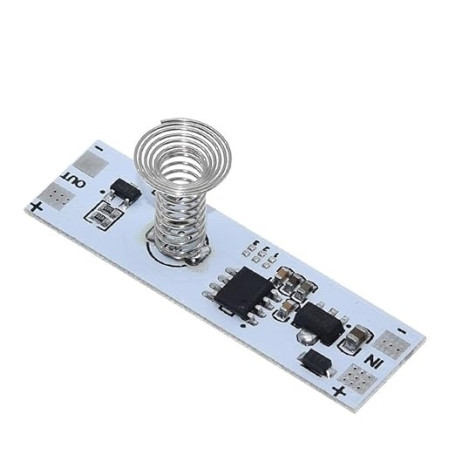

ماژول سنسور لمسی دیمر دار (فنری)

ماژول سنسور لمسی دیمر دار (فنری)

5-24V Multi-Functional Cabinet
ناموجود
دیدن محصولات مرتبط
مشخصات

اندازه

42*12 میلیمتر

وزن

15 گرم

ولتاژ کاری

5-24 ولت

حداکثر جریان کاری

3 آمپر

حداکثر توان کاری

30 وات

کنترل شدت نور (دیمر)

دارد

توضیحات

ماژول سنسور لمسی خازنی فنری، انتخابی مدرن و حرفه‌ای برای کنترل نور LED در کابینت‌ها، کمدها، دکورها و تمام فضاهای داخلی که به زیبایی و راحتی اهمیت میدن!



با این ماژول، دیگه نیازی به کلیدهای مکانیکی نیست. تنها با یک لمس، LED‌ ها رو روشن، خاموش یا کم‌نور و پرنور کن!

طراحی هوشمند این سنسور، به‌طور خودکار اختلالاتی مثل رطوبت، گرما یا ناپایداری‌های محیطی رو خنثی می‌کنه و عملکردی پایدار و دقیق رو تضمین می‌کنه.





چرا این ماژول رو انتخاب کنیم؟



  •  لمس نرم و دقیق – فقط با یک اشاره!
  •  پشتیبانی از ولتاژ 5 تا 24 ولت – برای انواع پروژه‌های نورپردازی
  •  توان خروجی بالا – 30 وات و تا 3 آمپر جریان
  •  کنترل شدت نور (دیمر) – نور دلخواهت رو تنظیم کن
  •  دارای نشانگر LED برای نمایش وضعیت خروجی
  •  سازگار با انواع LED، مناسب نصب در فضاهای مختلف





کاربردها:



  •  نور LED کابینت، کمد لباس یا کفش
  •  نورپردازی آینه‌های دکوراتیو و هوشمند
  •  روشنایی در مبلمان و ویترین‌ها
  •  سیستم‌های اتوماسیون خانگی و پروژه‌های DIY







ویژگی‌های فنی:





  • ولتاژ ورودی / خروجی: 5 تا 24 ولت

  • توان خروجی: حداکثر 30 وات (3 آمپر)

  • جریان استندبای: تنها 10 میلی‌آمپر

  • دمای کاری: -20 تا +65 درجه

  • ابعاد: 42×12 میلی‌متر

  • نوع خروجی: دیمر دار با قابلیت تغییر شدت نور

  • نشانگر وضعیت خروجی: دارد

سنسور تاچ ال ای دی






جدول تنظیمات خروجی سوئیچ لمسی:

بر روی این ماژول سه عدد جامپر تنظیمات وجود دارد که نحوه عملکرد خروجی را تعیین می کنند.

وضعیت جامپرها عملکرد خروجی
همه باز (پیش فرض) با یک لمس خروجی فعال (روشن) و با نگه داشتن شدت نور خروجی کم و زیاد می شود، و با یک لمس خروجی غیر فعال (خاموش) می شود.
جامپر 1 بسته خروجی همیشه در حالت فعال (روشن)  قرار خواهد گرفت و در صورت لمس سنسور خروجی قطع (خاموش)  می گردد و تا زمانی که سنسور لمس شود خروجی غیرفعال (خاموش)  باقی می ماند.
جامپر 2 بسته خروجی 4 مرحله ای کم شونده: با یک لمس خروجی روشن لمس دوم خروجی با نور متسط و لمس سوم خروجی با نور کم و لمس چهارم خروجی قطع (خاموش)  می شود. (این مراحل تکرار می شوند)

جامپر 3 بسته

 در این حالت شدت نور تنظیم شده در حافظه ذخیره میشود و در صورت روشن شدن ال ای دی های خروجی با همان شدتی که تنظیم شده باشد روشن می شود.
در این حالت با یک بار لمس خروجی فعال (روشن)  لمس مجدد خروجی غیر فعال (خاموش)  و با نگه داشته لمس شدت نور تنظیم می شود.
جامپرهای 1 و 3 بسته دیمر خروجی غیرفعال (خاموش)  می شود، یعنی با یک بار لمس خروجی فعال (روشن)  و با لمس مجدد خروجی غیرفعال (خاموش)  می شود.
جامپرهای 1 و 2 بسته خروجی همیشه در حالت غیرفعال (خاموش) می باشد و با لمس خروجی فعال (روشن)  می شود و تا زمانی که سنسور لمس شود خروجی فعال (روشن)  باقی می ماند.
جامپرهای 2 و 3 خروجی 4 مرحله ای زیاد شونده: با یک لمس خروجی با نور کم روشن می شود، با لمس دوم خروجی با نور متوسط، با لمس سوم خروجی با نور زیاد و با لمس چهارم خروجی قطع می شود. (این مراحل تکرار می شوند)





Introduction

This product is a multi-function touch-sensing module, which is an integrated circuit module designed for human touch interface. This module can be used to replace mechanical light touch buttons to achieve touch switch control and brightness adjustment of LED lights. The design circuit of the module can automatically overcome all kinds of interference caused by ambient temperature, humidity, surface debris, etc., and avoid key differences caused by resistance and capacitance errors.

Specification

Input voltage: DC5V-24V (12V recommended)
Output voltage: equal to input voltage
Load power: 72W (MAX)
Load current: resistive 3A (MAX)
Standby current: 10-15mA
Standby power consumption: approximately equal to 0.01W
Working temperature: -25C-85°C
Output frequency: 32KHZ
