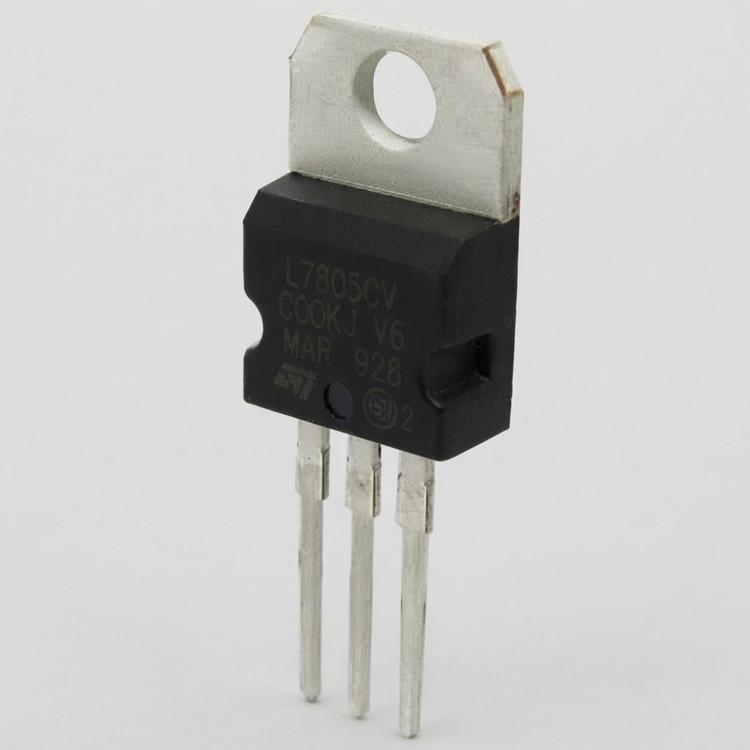

رگولاتور 7805

رگولاتور 7805، از خانواده رگولاتورهای LM78xx است. xx در این رگولاتورها بیانگر ولتاژ ثابت خروجی است. برای مثال خروجی رگولاتور LM7805، ولتاژ تثبیت شده 5 ولت می‌باشد. حداکثر ولتاژ ورودی این رگولاتور، 40 ولت و پکیج آن TO-220 است که ابعاد دقیق و سایر مشخصات آن در دیتاشیت ذکر شده‌است. این رگولاتورها داری حفاظت در برابر اضافه جریان و افزایش دما می‌باشد. در صورت استفاده از هیت سینک، حداکثر جریان خروجی این رگولاتور 1 آمپر خواهد بود. رنج گسترده ولتاژ خروجی رگولاتورهای معروف و پرکاربرد خانواده LM78xx، آن‌ها را برای کاربردهای مختلف مناسب ساخته است. اگرچه این رگولاتورها به عنوان رگولاتورهای ولتاژ ثابت طراحی شده‌اند، اما می‌توان با افزودن چند قطعه، از آن‌ها به عنوان رگولاتورهایی با قابلیت تنظیم ولتاژ و جریان نیز استفاده کرد. رگولاتورها قطعاتی هستند که جهت تنظیم ولتاژ در مدارات الکترونیکی مورد استفاده قرار می گیرند و به دو دسته عمده رگولاتورهای خطی و سوئیچینگ تقسیم می شوند. رگولاتورهای خطی ولتاژ ورودی را به یک مقدار ثابت و کمتر از ولتاژ ورودی تبدیل می کنند و توان اتلافی بیشتری نسبت به رگولاتورهای سوئیچینگ دارند. رگولاتورهای خطی از نظر ولتاژ خروجی به سه دسته مختلف تقسیم می شوند: رگولاتورهای با ولتاژ خروجی ثابت و مثبت مانند رگولاتورهای سری 78xx، رگولاتورهای با ولتاژ خروجی ثابت و منفی مانند رگولاتورهای سری 79xx، رگولاتورهای با ولتاژ خروجی متغیر مانند رگولاتور LM317.
