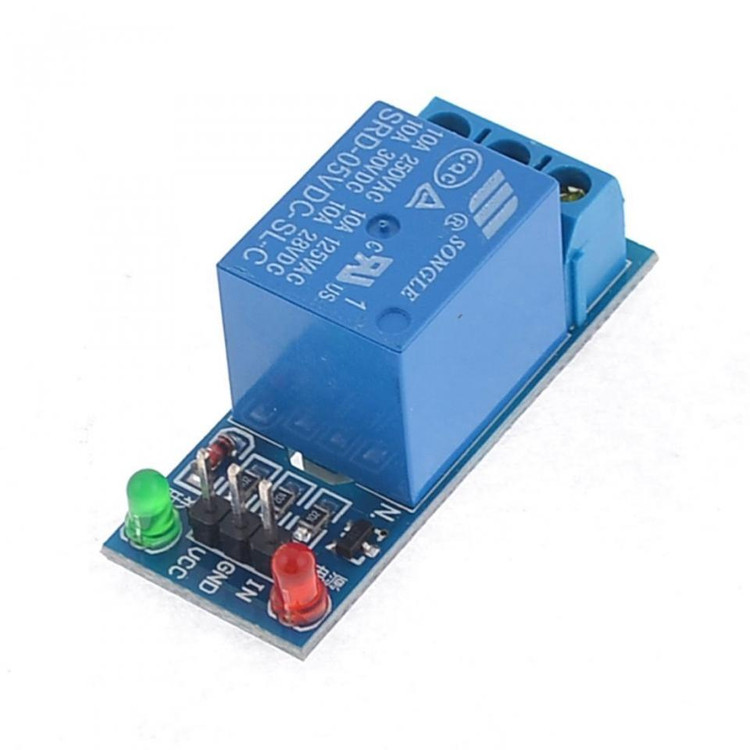

ماژول رله 5 ولت تک کاناله تحریک مثبت High Level Trigger

هر یک از پین های آردوینو ولتاژ خروجی 5 ولت و حداکثر جریان 40 میلی آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید ، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید و یا هزاران ایده دیگر در سایر زمینه های خانگی ، صنعتی ، کشاورزی ، سیستم های امنیتی و … را اجرا نمایید. این ماژول طوری طراحی شده است که پین های دیجیتال برد آردوینو مستقیما به ورودی کنترل رله وصل می شود ، یک LED کوچک روی برد قرار دارد که وضعیت رله را به شما نشان می دهد . در صورتی که رله را به برق شهری (AC) متصل می نمایید ، هر رله نصب شده بر روی ماژول حداکثر 250 ولت و 10 آمپر جریان و چنانچه ولتاژ شما DC باشد حداکثر تا 30 ولت و 10 آمپر جریان را تحمل می نماید.

ورودی فعال ساز رله active High میباشدو این به این معنی است که برای روشن کردن رله بایستی پین خروجی آردوینو را High کرد و برای خاموش کردن رله باید پین خروجی رله را Low کرد.

از مهمترین ویژگی‌های این ماژول رله می‌توان به قرار گرفتن LED رنگ سبز که نشانگر منبع قدرت و LED رنگ قرمز که نشانگر وضعیت رله می‌باشد و همین‌طور قرار گرفتن سه خروجی برای اتصال به طور مستقیم برای استفاده از رله و غیره اشاره کرد

ویژگیها

دارای اسلاتهای ایزلاسین بین نواحی کنترل و بار

دارای نشانگرهای ال ای ادی تغذیه و تحریک

قابل استفاده با انواع میکروکنترلرها و بردهای توسعه ای اردینو و رزبری و خانه های هوشمند

کنترل انواع سیگنالهای متناوب و مستقیم تا مکزیمم 220ولت متناوب

دارای ترمینال KF301 برای کانتکتهای نرمال باز و نرمال بسته
