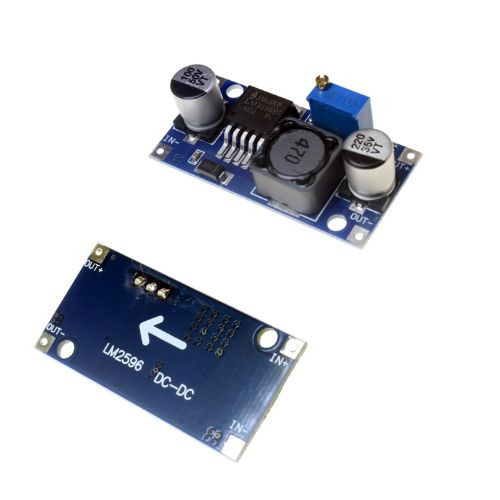

ماژول تغذیه DC-DC کاهنده LM2596

این ماژول یک مبدل DC/DC کاهنده است که بر پایه آی سی تنظیم کننده LM2596 تولید شده است . در این ماژول دو پایه برای ورودی ولتاژ و دو پایه برای خروجی در نظر گرفته شده است . پایه های ورودی +IN و –IN و پایه های خروجی +OUT و –OUT نشان داده شده اند . ولتاژ ورودی قابل پذیرش برای این ماژول بین 4 تا 35 ولت DC است . با استفاده از پتانسیومتر تعبیه شده روی بورد میتوانید ولتاژ خروجی را بین 1.5 ولت تا 30 ولت تنظیم کنید .

تنظیم کننده های سری LM2596 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای رگولاسیون LINE و LOAD را برای بار تامین میکند . این آی سی در ورژن های مختلف با ولتاژ ثابت 3.3 ولت ، 5 ولت ، 12 ولت و ولتاژ های خروجی متغیر تولید شده است .

برای راه اندازی مدار سوئیچینگ با این آی سی ها قطعات جانبی کمی نیاز خواهید داشت . استفاده از این تنظیم کننده آسان است .

کافی است ولتاژ بین 4 تا 35 ولت DC را به پایه های ورودی +IN و –IN اعمال کرده و توسط مالتی ترن موجود روی برد ولتاژ خروجی را روی پایه های خروجی +OUT و –OUT تنظیم نمایید

این آی سی دارای جبران ساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است .

این آی سی برای سوئیچینگ در فرکانس 150 کیلو هرتز طراحی شده است . بنا بر این در این تنظیم کننده به نسبت مدار های سوئیچینگ فرکانس پایین تر ، به المانهای فیلترینگ کوچکتری نیاز خواهید داشت .

ویژگی های این ماژول :

• مبدل DC/DC کاهنده ( رگولاتور متغیر)
• مجهز به آی سی LM2596
• ولتاژ ورودی 4 تا 35 ولت
• ولتاژ خروجی 1.25 تا 30 ولت
• ماکزیمم جریان بار 3 آمپر
• راندمان بالا
• خاموش شدن اتوماتیک مدار با افزایش حرارت
• محافظت شده در برابر افزایش جریان
